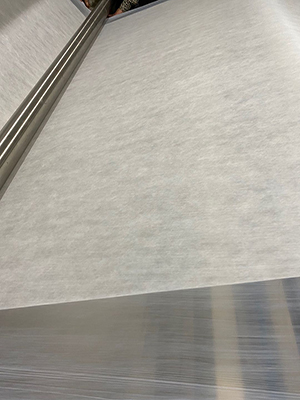

PTFE薄膜的是怎么制造的？它的特点是什么？

聚四氟乙烯薄膜（也称为PTFE薄膜）是通过旋转特氟龙成型毛坯形成的。  PTFE材料具有介电性能，不老化，耐化学性和广泛的用途。  PTFE薄膜分为定向薄膜，非定向薄膜通过压力显影分别形成定向薄膜和半定向薄膜。 用于基材密封和各种介质以及各种频率的电绝缘，电容器电介质，电线绝缘等的润滑剂。对于以上应用，相应的PTFE膜材料可以满足使用要求。 特点：1.聚四氟乙烯膜具有过滤效率，可满足空气过滤器次效率和高效过滤效率水平的要求。  2.与其他过滤材料相比，PTFE薄膜具有PF值和良好的过滤性能。  （PF值代表过滤效率和压力损失之间的平衡。PF值越大，过滤效果越好。计算公式如下：PF值= -log（1-过滤效率）/压力损失* 1000，压力 损耗单位：Pa，测试流量：5.3cm / s，粒径范围：0.1〜0.2um。）3.膜的孔径小，对PTFE空气过滤膜材料进行了高温热定型 处理后，微孔结构稳定，可有效维持高风速。 尘土。  4. PTFE空气滤膜材料疏水性强，表面能低，不结块。 灰尘容易积聚在材料表面，因此可以用水洗涤以恢复性能，实现重复使用，并大大延长使用寿命。  5.表面过滤器机构可以通过机械振动或擦拭轻松地积聚灰尘。  PTFE膜（也称为Teflon膜）是通过反转Teflon成型坯料而形成的，属于PTFE材料。 它具有优异的介电性能，不老化，耐化学腐蚀并且具有广泛的用途。

聚四氟乙烯树脂加工的基本过程是：首先压缩预成型的致密粉末，然后通过加热和烧结将粉末颗粒的相邻表面融合在一起，然后冷却并固化。

以上三个阶段将影响决定产品性能的三个主要因素：

1. PTFE产品中的孔隙率；

2.产品清洁度；

3.产品分子量。

当将PTFE加热到327℃时，发生重要的转变，即从结晶物质转变为非晶物质。 从烧结温度（360°C到400°C）冷却时，会发生相反的过程。 即，非晶态变为结晶态。 冷却产品的结晶度。 这与冷却速率及其分子链长度有关。

缓慢冷却的产品比快速冷却的产品具有更高的结晶度和密度。 分子量相对较低的PTFE分子比分子量较高的PTFE分子具有更高的结晶度和密度。

PTFE模压和挤出产品中的空隙较小化，否则这些空隙不仅会影响产品的机械性能和耐化学性，还会显着降低其作为强电绝缘材料的性能。 可以看出，PTFE产品的密度已成为确定产品中空隙含量和产品质量的重要参数。 密度越低，产品中包含的空隙量越大。

悬浮还是分散的PTFE产品的相对密度通常在2.12和2.23之间。 具体值与加工过程有关，尤其是冷却速度。
